Các cách thiết kế máy tời phổ biến

Tời là một thiết bị rất quen thuộc đối với chúng ta, có thể nhìn thấy ở những công trình xây dựng ví dụ như dùng để kéo vật liệu lên cao khi xây nhà cao tầng, ở trong những kho hàng : dùng tời để nâng hạ hàng hóa lên xuống, ... Dưới đây là một số cách thiết vị trí máy tời phổ biến.

-  Tời treo cố định trên dầm chữ I

Tời treo cố định

- Tời treo di chuyển trên dầm đơn hoặc dầm đôi : Đối với cách thiết kế này thì cần gắn thêm trolley con chạy để tời có thể di chuyển được. Các thiết kế này được ứng dụng trong các xưởng sửa chữa ô tô, lắp giáp động cơ,...

Tời treo di chuyển

- Tời kéo đặt mặt đất : Đặt tời cố định trên mặt đất, gắn chắc chắn để tránh sảy ra sự cố trong quá trình sử dụng. Vị trí đặt tời phải bằng phẳng, khô ráo. Ứng dụng trong các công trình xây dựng, kéo tàu thủy, kéo vật theo phương ngang.

Tời kéo mặt đất

Mọi thắc mắc về kỹ thuật, quý khách hãy liên hệ với chúng tôi theo hotline 1900.63.61.22 để được tư vấn trực tiếp.

Pa lăng xích kéo tay Nitto

Pa lăng xích kéo tay Nitto VH5-30 -3 tấn –5m (mét)

Công nghệ: Nhật Bản
Model: VH5-30
Chiều cao nâng hạ: 5 mét
Trọng lượng máy: 23 kg
Trọng lượng bao gồm thùng: 23,7 kg
Tải trọng thử vượt tải: 4,5 tấn
Thời gian bảo hành: 04 tháng

Pa lăng xích kéo tay Nitto

Pa lăng xích kéo tay Nitto VH5-30 -3 tấn –3m (mét)

Công nghệ: Nhật Bản
Model: VH5-30
Chiều cao nâng hạ: 3 mét
Trọng lượng máy: 23 kg
Trọng lượng bao gồm thùng: 23,7 kg
Tải trọng thử vượt tải: 4,5 tấn
Thời gian bảo hành: 04 tháng


Chúng tôi chuyên cung cấp các loại pa lăng xích kéo tay Nitto chính hãng, giá rẻ. Liên hệ mua sản phẩm:

Công ty Lạc Hồng - Hotline: 1900 63 61 22

Pa lăng xích kéo tay Nitto Nhật Bản

Pa lăng xích kéo tay Nitto VL5-50- 5 tấn –10m (mét)

Công nghệ: Nhật Bản
Model: VL5-50
Chiều cao nâng hạ: 10 mét
Trọng lượng máy: 40 kg
Trọng lượng bao gồm thùng: 41,5 kg
Tải trọng thử vượt tải: 7,5 tấn
Thời gian bảo hành: 04 tháng

Pa lăng xích kéo tay 5 tấn 3 m (mét)

Công nghệ: Nhật Bản
Hãng sản xuất: Vital - Nitto
Model: VL5-50
Tải trọng nâng: 5 tấn
Chiều cao nâng hạ:3 mét
Trọng lượng máy: 40 kg
Trọng lượng bao gồm thùng: 41,5 kg
Tải trọng thử vượt tải: 7,5 tấn
Thời gian bảo hành: 04 tháng

Pa lăng xích kéo tay 20 tấn 5 m (mét)

Hãng sản xuất: Nitto
Công nghệ: Nhật Bản
Model: VH5-93
Tải trọng nâng hạ: 20 tấn
Chiều cao nâng hạ: 5 mét
Trọng lượng máy: 190 kg
Trọng lượng bao gồm thùng: 220 kg
Tải trọng thử vượt tải: 25 tấn
Thời gian bảo hành: 04 tháng

Palang Nitto Nhật Bản

Chúng tôi chuyên cung cấp các loại pa lăng xích nhập khẩu chính hãng với giá tốt nhất cho mọi khách hàng. Ngoài ra chúng tôi còn cung cấp các loại thiết bị nâng hạ chất lượng khác như: máy tời điện, pa lăng xích lắc tay, pă lăng xích kéo tay...Liên hệ mua sản phẩm tại: Công ty Lạc Hồng - Hotline: 1900 63 61 22

Pa lăng xích kéo tay Vital 3 tấn 5 tấn

Pa lăng xích kéo tay 3 tấn

Công nghệ  : Nhật Bản
Model : VH5-20
Chiều cao nâng hạ : 3 mét
Trọng lượng máy : 23 kg
Trọng lượng bao gồm thùng : 23,7 kg
Tải trọng thử vượt tải : 4,5 tấn
Thời gian bảo hành : 04 tháng

Pa lăng xích kéo tay 5 tấn

Công nghệ  : Nhật Bản
Model : VP5-50
Chiều cao nâng hạ : 5 mét
Trọng lượng máy : 40 kg
Trọng lượng bao gồm thùng : 41,5 kg
Tải trọng thử vượt tải : 7,5 tấn
Thời gian bảo hành : 04 tháng

Pa lăng xích Vital

Pa lăng xích kéo tay Nitto 1 tấn, 2 tấn, 3 tấn

Pa lăng xích kéo tay 1 tấn
Công nghệ : Nhật Bản
Model : VP5-10
Chiều cao nâng hạ : 5mét
Trọng lượng máy : 8,4 kg
Trọng lượng bao gồm thùng : 9,2kg
Tải trọng thử vượt tải : 1,5 tấn
Thời gian bảo hành : 04 tháng


Pa lăng xích kéo tay 2 tấn
Công nghệ : Nhật Bản
Model : VP5-20
Chiều cao nâng hạ : 5 mét
Trọng lượng máy : 21 kg
Trọng lượng bao gồm thùng : 22,2 kg
Tải trọng thử vượt tải : 3 tấn
Thời gian bảo hành : 04 tháng

Pa lăng xích kéo tay 3 tấn
Công nghệ : Nhật Bản
Model : VP5-30
Chiều cao nâng hạ : 3mét
Trọng lượng máy : 22 kg
Trọng lượng bao gồm thùng : 23,4 kg
Tải trọng thử vượt tải : 3 tấn
Thời gian bảo hành : 04 tháng

Pa lăng xích kéo tay Nitto

Máy tời mini GG1000 Kio Đài Loan

Thông số kỹ thuật sản phẩm :
Model: GG-1000

Hãng sản xuất : Kio

Xuất xứ : Đài Loan
Tải trọng nâng: 1000 kg
Chiều cao nâng : 60 mét
Tốc độ nâng: 15 mét/phút
Công suất Motor: 3 Hp
Điện áp : 220 V/50Hz
Cáp tải : D10 mm x 60 m
Trọng lượng: 210 kg
Bảo hành : 12 tháng

Máy tời mini Kio được sử dụng rộng rãi và phổ biến , được người tiêu dùng lựa chọn nhiều nhất. Quý khách có nhu cầu mua sản phẩm xin vui lòng liên hệ 1900.63.61.22 - 0968.591.772

Máy tời mặt đất JK3 tốc độ 22m/phút

Thông số kỹ thuật sản phẩm :
Xuất xứ : Trung Quốc
Model : JK3
Công suất : 15 Kw
Lực kéo : 30 KN
Tốc độ kéo : 22 m/ phút
Số cáp có sẵn : 100 m
Số cáp cuốn max : 200 m
Loại cáp : 6 x 9 – 15.5 mm
Tang quấn cáp : 330
Động cơ : Y160M – 4; 11 Kw
Phanh an toàn : TJ2 - 200
Kích thước (DxRxC) : 1225 x 1037 x 560 mm
Trọng lượng : 600 kg
Thời gian bảo hành : 06 tháng

Máy tời mặt đất

Máy tời kéo mặt đất JM5 tốc độ 9m/phút

Thông số kỹ thuật :

Xuất xứ : Trung Quốc
Model : JM5-YZ160L
Công suất : 6-11 Kw
Lực kéo : 50KN
Tốc độ kéo : 9 m/ phút
Số cáp cuốn max : 250 m
Loại cáp : 6x37 - 19.5 mm
Tang quấn cáp : 400
Động cơ : Y160L – 6; 11 Kw
Phanh an toàn : TJ2 - 200
Kích thước (DxRxC) : 1568 x 1166 x 765 mm
Trọng lượng : 1000 kg
Thời gian bảo hành : 06 tháng

Máy tời kéo được chia làm hai loại là tời kéo mặt đất và tời treo (treo vào dầm chữ I hoặc cần trục cố định)

Máy tời kéo mặt đất JK5 tốc độ 30m/phút

Thông số kỹ thuật sản phẩm :
Xuất xứ : Trung Quốc
Model : JK5-YZR225M
Công suất : 6-22 Kw
Lực kéo : 50KN
Tốc độ kéo : 30 m/ phút
Số cáp cuốn max : 250 m
Loại cáp : 6x37 - 19.5 mm
Tang quấn cáp : 400
Động cơ : YZR225M – 6; 30 Kw
Phanh an toàn : YWZ - 300/45
Bảo hành : 6 tháng



Máy tời kéo mặt đất

Tời kéo cáp điện JM8-YZR200L tốc độ 15m/phút

Thông số kỹ thuật :
Xuất xứ : Trung Quốc
Model : JM8-YZR200L
Công suất : 6-30 Kw
Lực kéo : 100KN
Tốc độ kéo : 15 m/ phút
Số cáp cuốn max : 300 m
Loại cáp : 6x37 - 30 mm
Tang quấn cáp : 515
Động cơ : YZR200L– 6; 22 Kw
Phanh an toàn :YWZ - 300/45
Kích thước (DxRxC) : 2200x1744x986 mm
Trọng lượng : 3250 kg
Thời gian bảo hành : 06 tháng

Máy tời điện được sử dụng để nâng hạ vật nặng có tải trọng lớn, được sử dụng ở kho hàng, bến cảng, xưởng sản xuất, trong công trình xây dựng, vận tải, ...

Tời kéo mặt đất JK 1,5 lực kéo 15 KN

Thông số kỹ thuật sản phẩm :

Xuất xứ : Trung Quốc
Model : JK1,5
Công suất : 7,5 Kw
Lực kéo : 15 KN
Tốc độ kéo : 22 m/ phút
Số cáp có sẵn : 80 m
Số cáp cuốn max : 200 m
Loại cáp : 6 x 9 – 11 mm
Tang quấn cáp : 255
Động cơ : Y132M – 4; 7.5 Kw
Phanh an toàn : TJ2 - 200
Kích thước (DxRxC) : 1568 x 1166 x 765 mm
Trọng lượng : 350 kg
Thời gian bảo hành : 06 tháng

Tời kéo cáp điện

Quý khách tham khảo thêm một số sản phẩm máy tời kéo khác :

• - Tời điện mini GG-1050
• - Tời quay tay Hand Wich
• - Máy tời kéo mặt đất JM8 công suất 22kw
• - Tời kéo mặt đất JM12 công suất 30kw
• - Tời kéo mặt đất - cáp điện JK5 công suất 22 kw

Tìm hiểu về thiết bị nâng hạ

Thiết bị nâng hạ là loại máy dùng để nâng hạ vật nặng theo phương thẳng đứng, phương ngang hoặc phương nghiêng.

Đặc điểm

- Cơ cấu làm việc là ngắn hạn, lặp đi lặp lại và có thời gian dừng.
- Chuyển động chính của máy là nâng hạ theo phương đứng, phương ngang.
- Có thể di chuyển đến vị trí nào trong không gian làm việc của nó.

Phân loại thiết bị nâng hạ

- Máy nâng đơn giản
+ Kích : Kích thủy lực, kích vít, kích thanh răng
+ Tời : Tời quay tay, tời điện
+ Palang : Pa lăng kéo tay, palang lắc tay, palang cáp

Palang cáp điện

- Thang máy

- Các loại máy trục : Cần trục cố định, cần trục di động và cần trục dây cáp

Cần trục

Tìm hiểu về tời tay - tời kéo tay

Tời tay - tời kéo tay là thiết bị nâng hạ các vật nhẹ hoặc kéo các xe có tải trọng nhỏ. Khi làm việc tời được kẹp chặt trên nền hoặc gắn trên tường. Việt kẹp chặt phải đảm bảo chắc chắn chịu được hai lần lực kéo danh nghĩa.

Tời gắn trên tường
1. Vỏ hàn, 2. Trục vít và tay quay, 3. Bánh vít gắn tang

 Tời gắn trên tường không sử dụng phanh mà lợi dụng khả năng tự hãm của bộ truyền bánh vít trục vít.

Tời khung bệ gắn trên nền
1. Tấm thép thành bên, 2. Trục dẫn có lắp tay quay an toàn, 3. Bánh răng dẫn, 4. Ống ren,
 5. Đai ốc, 6. Đĩa ma sát, 7. Bánh cóc, 8. Cóc hãm, 9. Trục trung gian, 10. Bánh răng trung gian,
11. Phanh đĩa, 12. Tay quay, 13. Bánh răng trượt, 14. Tang cuốn cáp,
15. Bánh răng có đường kính nhỏ, 16. Bánh răng có đường kính lớn.

Đối với tời có khung bệ gắn trên nền có hai tốc độ. Trên trục tay quay an toàn 2 gắn bánh răng dẫn 3 có chiều rộng đủ lớn để đảm bảo ăn khớp với bánh răng trượt 13 khi bánh răng này trượt đến vị trí giới hạn trên trục 9. Hai bánh răng gắn trên tang có đường kính khác nhau. Bánh có đường kính lớn luôn ăn khớp với bánh răng 10 lắp trên trục 9. Để có tốc độ nhanh, trượt bánh răng 13 sang trái ăn khớp với bánh răng có đường kính nhỏ 15. Khi đó bánh răng 13 đóng vai trò một bánh răng trung gian cho 3 và 15.

Khi đang treo tải, muốn chuyển sang tốc độ chậm, đóng phanh đĩa 11 bằng cách quay tay 12 để giữ vật nhờ phanh đĩa 11 sau đó trượt 13 sang phải khớp với bánh răng 10 bằng khớp vấu. Khi bánh răng 13 trượt ở vị trí trung gian thì tang sẽ không có liên kết cứng với tay quay an toàn, do đó việc bố trí phanh 11 là cần thiết. Tay quay an toàn được sử dụng nhằm mục đích loại bỏ khả năng quay tự do của tay quay do trọng lượng vật nâng gây ra khi hạ vật. Nó sử dụng nguyên lý làm việc của phanh tự động với mặt ma sát tách rời.

Tời điện mini GG-1050

Thông số kỹ thuật :
Model: GG-1050
Hãng : Kio
Xuất xứ: Đài Loan
Tải trọng nâng: 1050 kg
Chiều cao nâng : 100 mét
Tốc độ nâng: 15 mét/phút
Công suất Motor: 3 Hp
Điện áp : 220 V/50Hz
Cáp tải : D10 mm x 100m
Trọng lượng: 210 kg
Bảo hành : 12 tháng

Tời điện mini

Quý khách tham khảo thêm một số sản phẩm tời điện khác :

• - Tời kéo mặt đất - cáp điện JK5 công suất 22 kw
• - Tời cáp điện mặt đất JM5 công suất 30kw
• - Tời kéo cáp điện JM8 công suất 15kw
• - Tời kéo mặt đất JM10 - YZR200M công suất 6 - 22 kw...
• - Tời cáp điện JM10-YZR200L công suất 6- 30kw

Tời quay tay Hand Wich

Tời quay tay HW2000

Model : HW2000
Hãng sản xuất : Hand Winch
Tải trọng kéo : 907kg
Chiều dài cáp nâng : 7.6m
Bảo hành : 4 tháng


Tời quay tay HW2500

Model : HW2500
Hãng sản xuất : HandWinch
Tải trọng kéo : 1100kg
Chiều dài cáp nâng : 7.6 m
Bảo hành : 4 tháng

Tời quay tay HandWich

Cấu tạo tời quay tay : Đế tời, tời quay, bánh răng chủ động, bánh răng trung gian, bánh răng vành ngoài của tang quấn cáp, cáp thép theo tời 10 mét.

Máy tời kéo mặt đất JM8 công suất 22kw

Thông tin chi tiết sản phẩm :
Xuất xứ : Trung Quốc
Model : JM8
Công suất : 22 Kw
Lực kéo : 80KN
Tốc độ kéo : 10 m/ phút
Số cáp cuốn max : 300 m
Loại cáp : 6x37 - 19.5 mm
Tang quấn cáp : 400
Động cơ : YZR200L– 22 Kw
Phanh an toàn : YWZ - 300/45
Kích thước (DxRxC) : 1850x1570x875 mm
Trọng lượng : 2880kg
Thời gian bảo hành : 06 tháng

Tời kéo mặt đất

Quý khách có thể tham khảo thêm một số sản phẩm tời điện khác :

- Tời kéo mặt đất JM12 công suất 30kw- Tời cáp điện mặt đất JM5 công suất 30kw- Máy tời kéo JK1,5-22m/ phút -7,5 Kw- Tời kéo cáp điện JK0.5 - công suất 2.2 KW

Tời kéo mặt đất JM12 công suất 30kw

Thông tin chi tiết sản phẩm :
Xuất xứ : Trung Quốc
Model : JM12-YZR225M
Công suất : 30 Kw
Lực kéo : 120KN
Tốc độ kéo : 12 m/ phút
Số cáp cuốn max : 300 m
Loại cáp : 6x37 - 32 mm
Tang quấn cáp : 515
Động cơ : JM12-YZR225M -30Kw
Phanh an toàn :YWZ - 300/45
Kích thước (DxRxC) ; 2200x1800x1006mm
Trọng lượng : 3600 kg
Thời gian bảo hành : 06 tháng

Tời điện, tời kéo cáp điện là loại máy móc được sử dụng để nâng hạ vật nặng trong ngành xây dựng, vận tải và có thể được sử dụng trong ngành xây lắp điện.

Tời kéo mặt đất - cáp điện JK5 công suất 22 kw

Hình ảnh máy tời điện



Máy tời mặt đất

Thông số kỹ thuật :
Xuất xứ : Trung Quốc
Model : JK5-YZR225M
Công suất  : 6-22 Kw
Lực kéo : 50KN
Tốc độ kéo : 22 m/ phút
Số cáp cuốn max : 250 m
Loại cáp : 6x37 - 19.5 mm
Tang quấn cáp : 400
Động cơ : YZR225M – 6; 22 Kw
Phanh an toàn : YWZ - 300/45
Kích thước (DxRxC) : 1568 x 1166 x 765 mm
Trọng lượng  : 1400 kg
Thời gian bảo hành  : 06 tháng

Tời cáp điện mặt đất JM5 công suất 30kw

Thông tin chi tiết sản phẩm

Xuất xứ  : Trung Quốc
Model : JK5-YZR225M
Công suất : 6-22 Kw
Lực kéo : 50KN
Tốc độ kéo : 30 m/ phút
Số cáp cuốn max : 250 m
Loại cáp : 6x37 - 19.5 mm
Tang quấn cáp : 400
Động cơ : YZR225M – 6; 30 Kw
Phanh an toàn : YWZ - 300/45
Kích thước (DxRxC) : 1568 x 1166 x 765 mm
Trọng lượng : 1500 kg
Thời gian bảo hành : 06 tháng

Hình ảnh máy tời xây dựng

Tời kéo mặt đất

Ngoài sản phẩm tời kéo mặt đất thì quý khách có thể tham khảo thêm một số loại tời điện khác như :

- Tời quay tay

- Tời điện mini

Tời kéo cáp điện JM8 công suất 15kw

Thông tin chi tiết sản phẩm :
Xuất xứ  : Trung Quốc
Model  : JM8-YZR180L
Công suất : 6-15 Kw
Lực kéo  : 80KN
Tốc độ kéo  : 10 m/ phút
Số cáp cuốn max  : 300 m
Loại cáp  : 6x37 - 19.5 mm
Tang quấn cáp  : 400
Động cơ  : YZR180L– 6; 15 Kw
Phanh an toàn  : YWZ - 300/45
Kích thước (DxRxC)  : 1850x1570x875 mm
Trọng lượng  : 2850kg
Thời gian bảo hành  : 06 tháng

Tời kéo cáp điện JM

Ứng dụng tời kéo cáp :

- Vận chuyển, nâng hạ hàng hóa từ thấp lên cao hoặc từ cao xuống thấp một cách dễ dàng , nhanh chóng giúp làm tăng năng suất lao động, giảm thiểu lao động chân tay và tai nạn lao động

- Sử dụng cho các kho hàng trong nhà và ngoài trời , bãi tập kết vật liệu

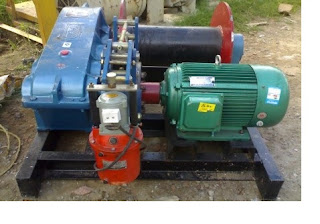

Tời kéo mặt đất JM10 - YZR200M công suất 6 - 22 kw

Hình ảnh tời kéo mặt đất

Tời cáp điện

Thông tin chi tiết sản phẩm :
Xuất xứ : Trung Quốc
Model : JM10-YZR200M
Công suất : 6-22 Kw
Lực kéo : 100KN
Tốc độ kéo  : 9 m/ phút
Số cáp cuốn max : 300 m
Loại cáp : 6x37 - 30 mm
Tang quấn cáp : 515
Động cơ  : YZR200L– 6; 22 Kw
Phanh an toàn : YWZ - 300/45
Kích thước (DxRxC) : 2200x1744x986 mm
Trọng lượng : 3200 kg
Thời gian bảo hành : 06 tháng

Quý khách tham khảo thêm một số sản phẩm máy tời mặt đất khác :

- Tời cáp điện JM10-YZR200L công suất 6- 30kw

- Máy tời kéo JK1,5-22m/ phút -7,5 Kw

- Tời kéo cáp điện JK0.5 - công suất 2.2 KW

Tời cáp điện JM10-YZR200L công suất 6- 30kw

Thông tin chi tiết sản phẩm :
Xuất xứ : Trung Quốc
Model : JM10-YZR200L
Công suất : 6-30 Kw
Lực kéo : 100KN
Tốc độ kéo : 15 m/ phút
Số cáp cuốn max : 300 m
Loại cáp : 6x37 - 30 mm
Tang quấn cáp : 515
Động cơ  : YZR200L– 6; 22 Kw
Phanh an toàn : YWZ - 300/45
Kích thước (DxRxC) : 2200x1744x986 mm
Trọng lượng  : 3250 kg
Thời gian bảo hành : 06 tháng

Hình ảnh máy tời điện

Tời cáp điện
